诚瑞丰为您打造精密金属定制化配套方案
13825200700
  • 侧板五金冲压件
侧板五金冲压件

产品尺寸313*145*13mm                      冲压模具:单冲模&复合模

产品特性:非标定制、精密冲压件   产品价格:来图报价

产品应用/项目5g通信一体化机柜、智能校园快餐柜、智能校园存取柜等

全国热线

13825200700

产品简介 / introduction

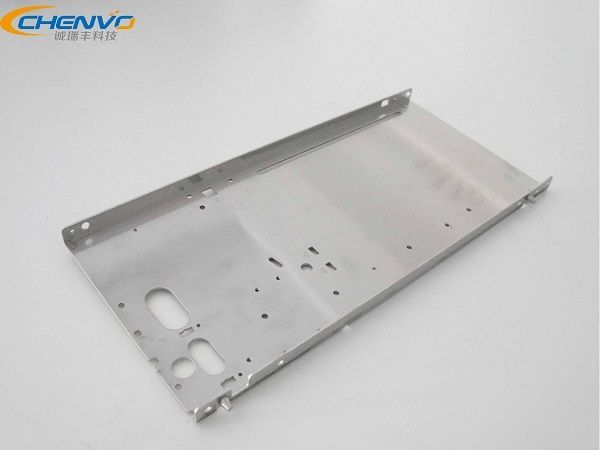

侧板五金冲压件

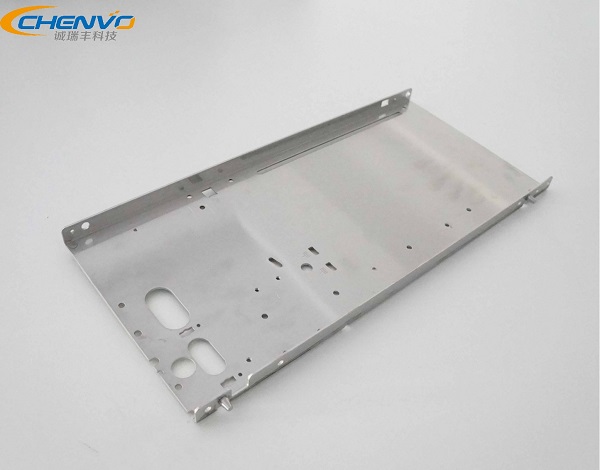

侧板五金冲压件

       所示的侧板五金冲压件是诚瑞丰公司为5g通信基站机柜的控制模组而设计的一款耐腐蚀、美观、机械性能出色的精密部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰公司提供精密冲压件的定制化ag人生就是博的解决方案,目前已完成相关项目超过15000项。

立讯公司logo

价格:按图纸报价
周期: 24小时

资质认证: iso9001认证 so14001认证 ts16949认证


产品特点/ characteristics

部品具备以下特点:

1)美观性,产品材质为不锈钢,表面进行了抛光处理,外表光泽亮丽;

2 )性能稳定,具备特出的防腐蚀性能,满足5g 通信基站机柜适应各种恶劣室外环境的硬性要求;

3)更新迭代方便,产品为批量定制生产,功能更新时,结构件批次更新的成本可以有效降低;

4)品质保障,诚瑞丰产品以品质为根本,全员参检,冲压产品合格率达 98%以上;

(5) 严谨性,部件经过了2位设计师优化,部件的折弯角度、孔位置及大小对于产品的组装性能的影响均经过了多次测验;

注:页面底部更多产品详细图片用以展示侧板五金冲压件的产品特点。

产品参数/ parameters

品尺寸 313*145*13.5mm 展开尺寸 313*172*1.5mm
产品材料 sus304
材料厚度
1.5mm
品重量
576.2g
模具类型
单冲模&复合模,共4套
表面处理 抛光
加工难度 一般
尺寸误差 ±0.1mm 角度误差 ±0.3°

产品图纸/ product drawing

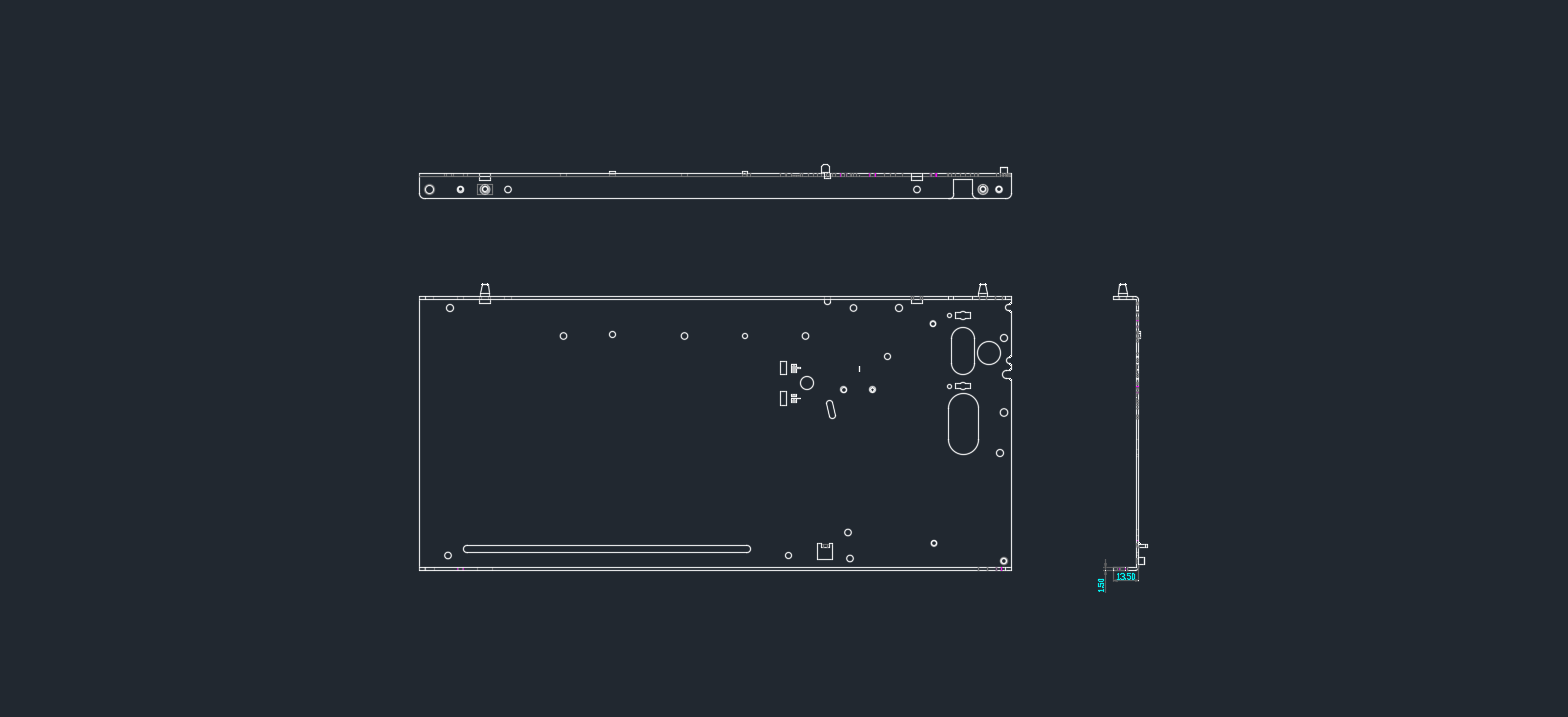

侧板五金冲压件2d图纸


生产工艺/ process

序号
工序
床吨
工艺说明及注意事项
1
复合下料
160t

将产品产品的外形和雏形孔一次性冲压出,同时可以保证产品的尺寸要求和保证产品毛刺高度要求;

2
打批锋,刻印
160t

去除冲裁周边毛刺,并按照客户产品要求刻印图案;

3
啤孔,凸米,l曲
160t

行程有3道工序,本次行程冲压模具的构造较为复杂,精密度要求高;

4
窝钉
辅助工艺

压铆工艺,让部品与螺母(铆钉)紧密结合,满足客户的组装要求;

5
u曲
160t

一次行程进行冲压u曲成型;

6
压钉
辅助工艺

第二次压铆;

8
搭牙
6-m3
       对6处特殊孔进行攻牙处理,注意牙孔大小偏差,m3直径
10
除油
辅助工艺
       自动化清洗线去除部件表面油污;
11
品检
助工艺

全面检查侧板五金冲压件的尺寸 误差及表面处理后的外观要求是否及格;

12
包装
助工艺

包装工程师设计专属包装方案,保证产品在后续运作过程中的品质合格,避免损耗;


常见问题/common problems

1. 定制侧板五金冲压件,有哪些注意事项

答: 我们有以下建议事项,希望可以帮到您:

第一,我司产品均为非标定制类产品,亦或 odm/oem定制类产品,并不生产标准件;

第二,我司还有钣金加工生产线,可以满足客户多元化生产需求;当然,如果客户不能衡量产品采用五金冲压还是钣金加工工艺合适,我司可提供解决化方案,最大化提升您的产品质量和控制成本;

第三,如果产品详情需要保密,我司可签订保密协议;

尊龙体育游戏-ag人生就是博多年来积极国外先进生产设备和培养高端技术人才,夯实基础,旨在为在推动中国精密智造升级行程中贡献出更多的力量和科研ag人生就是博的技术支持!

2. 精密五金冲压件有什么优点?

答:从以下四点描述:

(1) 稳定性 。冲压模具保证了五金冲压件的尺寸与形状精度,并且在加工时保护了冲压件的表面,还有就是模具的寿命一般较长,所以五金冲压的质量稳定。

(2)应用范畴大。五金冲压可加工出尺寸范围较大、形状较复杂的零件,如小到钟表的秒表,大到汽车纵梁、覆盖件等,加上五金冲压时材料的冷变形硬化效应,五金冲压的强度和刚度均较高。

(3)效率高。五金冲压加工的生产效率高,且操作方便,易于实现机械化与自动化。这是因为五金冲压是依靠冲模和冲压设备来完成加工,普通压力机的行程次数为每分钟可达几十次,高速压力要每分钟可达数百次甚至千次以上,而且每次冲压行程就可能得到一个冲件。

(4)成本可控。五金冲压一般没有切屑碎料生成,材料的消耗较少,且不需其它加热设备,因而是一种省料,节能的加工方法,因此五金冲压件的成本可以很好地把控。


产品图片/ pictures

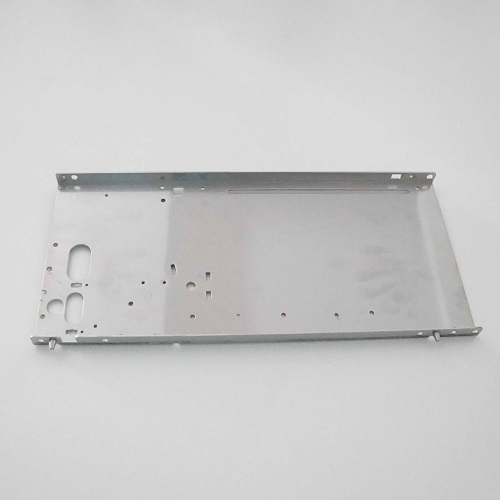

  • 侧板五金冲压件侧视图片

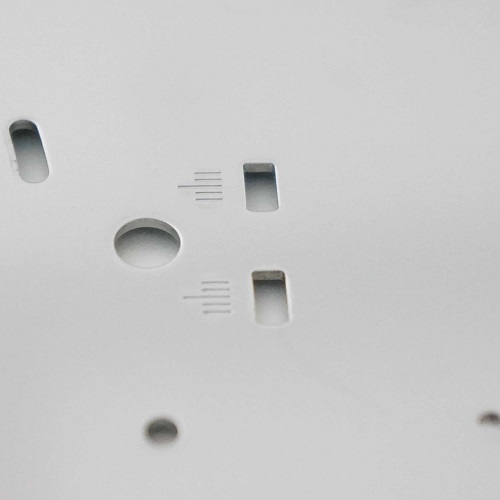

  • 侧板五金冲压件细节图片
