产品尺寸：103*71*79mm 冲压模具：单冲模&复合模
产品特性：非标定制、精密冲压件产品价格： 来图报价
产品应用/项目：智能充电桩、智能巡逻机器人、智能送餐机器人、无人值守终端等
13825200700

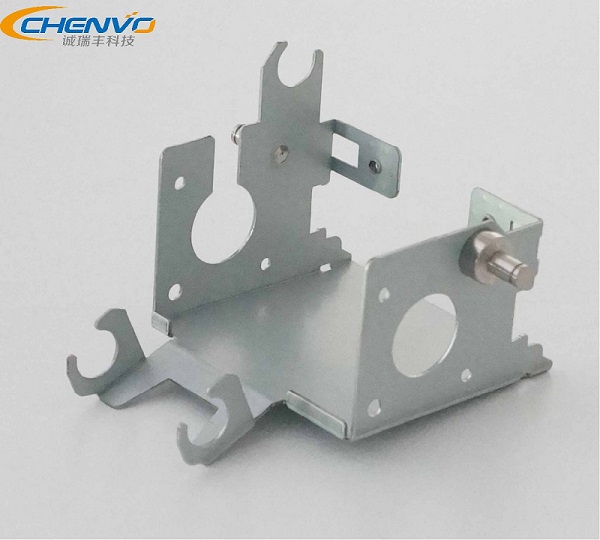

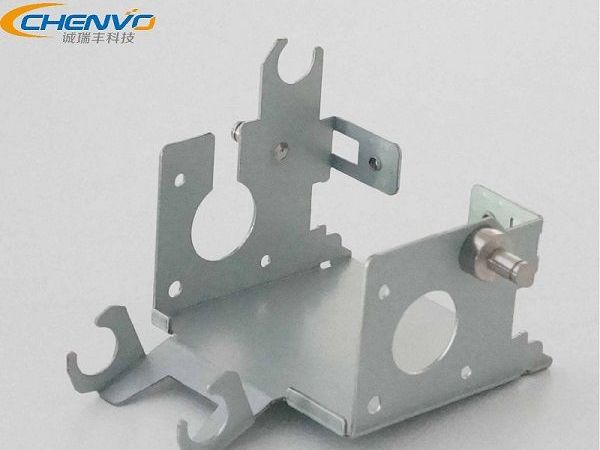

所示的固定板五金冲压件是诚瑞丰公司为智能安保巡逻机器人的传动模组而设计的一款稳定、结合力强、耐久性好的精密部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。深圳诚瑞丰提供智能终端产品的精密结构件及模组的研发生产及阶段性试验服务，协同客户布局产品市场。
价格：按图纸报价
周期： 24小时
该部品具备以下特点：
（1）交期及时 ，公司具备 700 人生产团队应对生产，pmc工程师统筹生产计划；
（2 ）嵌接性好，多处进行了开孔、攻牙等处理，方便产品组装嵌合；
（3）更新迭代方便，产品为批量定制生产，功能更新时，结构件批次更新的成本可以有效降低；
（4）优质服务，公司安排工程师进行“ 1v1”服务，保证产品在设计、生产和售后阶段都能得到稳定的品质保障；
（5）结构稳 定
，该部件具有良好的抗拉性能，表面处理层也具有特出的防腐性性能，硬度适中；

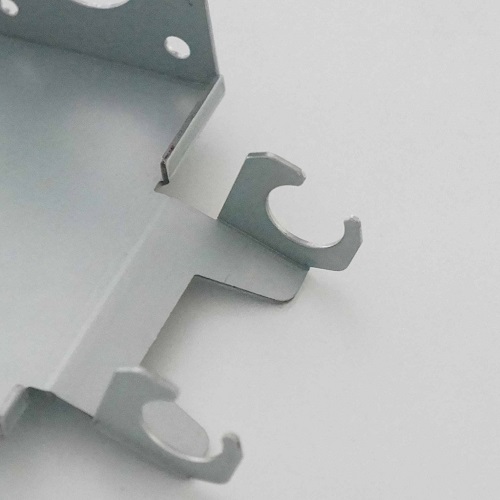

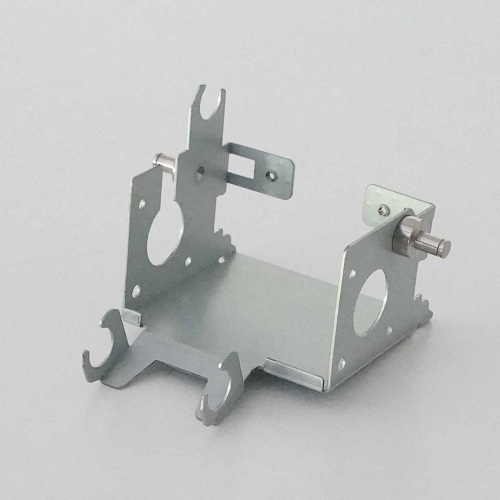

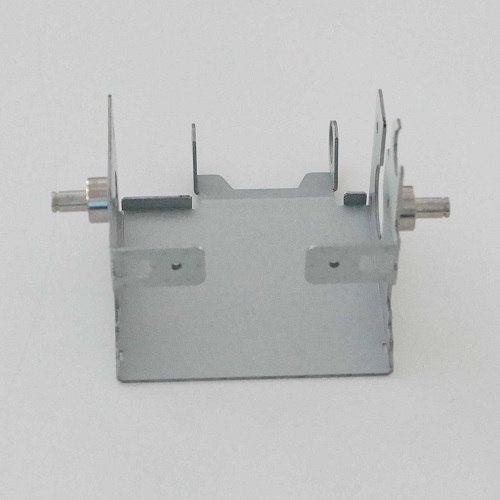

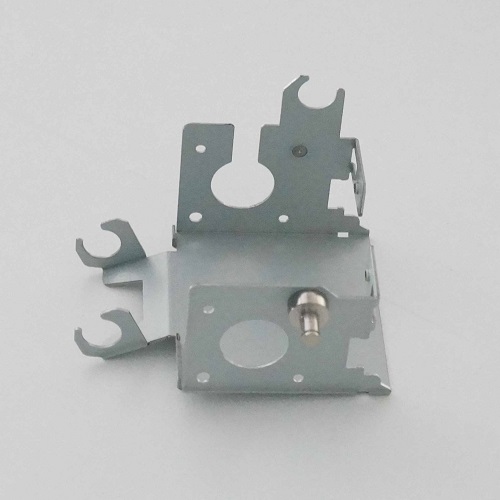

注：页面底部更多产品详细照片用以展示固定板五金冲压件的产品特点。
| 产品尺寸 | 103.8*71*79mm | 展开尺寸 |
196.4*116.5*1.2mm |
|---|---|---|---|
| 产品材料 |
secc |
材料厚度 |
1.2mm |
|
产品重量 |
130.8g |
模具类型 |
单冲模&复合模，共5套 |
| 表面处理 |
无 |
加工难度 |
简单 |
| 尺寸误差 | ±0.1mm | 角度误差 | ±0.3° |
|
序号
|
工序 |
冲床吨位 |
工艺说明及注意事项 |
|
1 |
复合下料 |
200t |
将产品产品的外形和雏形孔一次性冲压出，同时可以保证产品的尺寸要求和保证产品毛刺高度要求； |
|
2 |
披锋，翻猪咀 |
200t |
本次行程有2道工序，冲裁出雏形，本次行程冲压模具的构造较为复杂，精度要求高； |
|
5 |
搭牙 |
2-m3 |
对2处特殊孔进行攻牙处理，大小为m3，牙孔大小偏差≤0.1mm； |
|
6 |
l曲 |
200t |
冲压工艺进行产品的折弯成型； |
|
7 |
l曲 |
200t |
冲压折弯形成的角度、尺寸非常精密； |
|
8 |
窝钉 |
辅助工艺 |
压铆，结合步骤5； |
|
9 |
u曲 |
200t
|
最后一道冲压工序，接下来是二次加工； |
|
10 |
除油 |
辅助工艺 |
等离子清洗去除表面油污； |
|
11 |
品检 |
辅助工艺 |
全面检查固定板五金冲压件的尺寸 误差，遇到表面油瑕疵的产品及时排除，避免进入下一工序； |
|
12 |
包装 |
辅助工艺 |
包装工程师设计专属包装方案，保证产品在后续运作过程中的品质合格，避免损耗； |
1. 贵司（五金冲压件）产品品质是如何保障的？
答： 诚瑞丰公司与日资、德资等企业合作多年，不断完善品检制度和提高品格要求，在产品品质上取得了一致的良好品誉，产品合格率达98% 。主要从以下几个方面着手：
第一， 全员参与品检，同时产品的每个工艺流程都会安排品检工程师检查，排除瑕疵品进入下个环节；
第二，引进先进监测设备，如三维立体检测仪等；
第三，及时与客户打合，减少冲压件变更带来的成本损耗；
第四，不算完善品质管理制度，优化产品的生产流程；
尊龙体育游戏-ag人生就是博多年来积极国外先进生产设备和培养高端技术人才，夯实基础，旨在为在推动中国精密智造升级行程中贡献出更多的力量和科研ag人生就是博的技术支持！
2. 除了固定板板五金冲压件，还可以定制其它部件的复杂五金冲压件？
答： 在工艺允许的情况下，客户提出产品的明确需求的时候，我司是可以满足任意部位五金冲压部件的生产需求的。比如说外壳五金冲压件、支架五金冲压件、盖板五金冲压件等。
目前，固定板五金冲压件涉及的产品项目有仓储机器人、巡逻机器人、家居机器人、送餐机器人等，如有其它产品需求请联系我司，我司将会安排工程师与您进行产品的1v1探讨。
