诚瑞丰为您打造精密金属定制化配套方案
13825200700
  • 冷轧板钣金件
冷轧板钣金加工件

产品尺寸376*228*10 mm

下料方式数控冲裁(非标定制)

应用领域:5g通信机柜

全国热线

13825200700

产品简介 / introduction

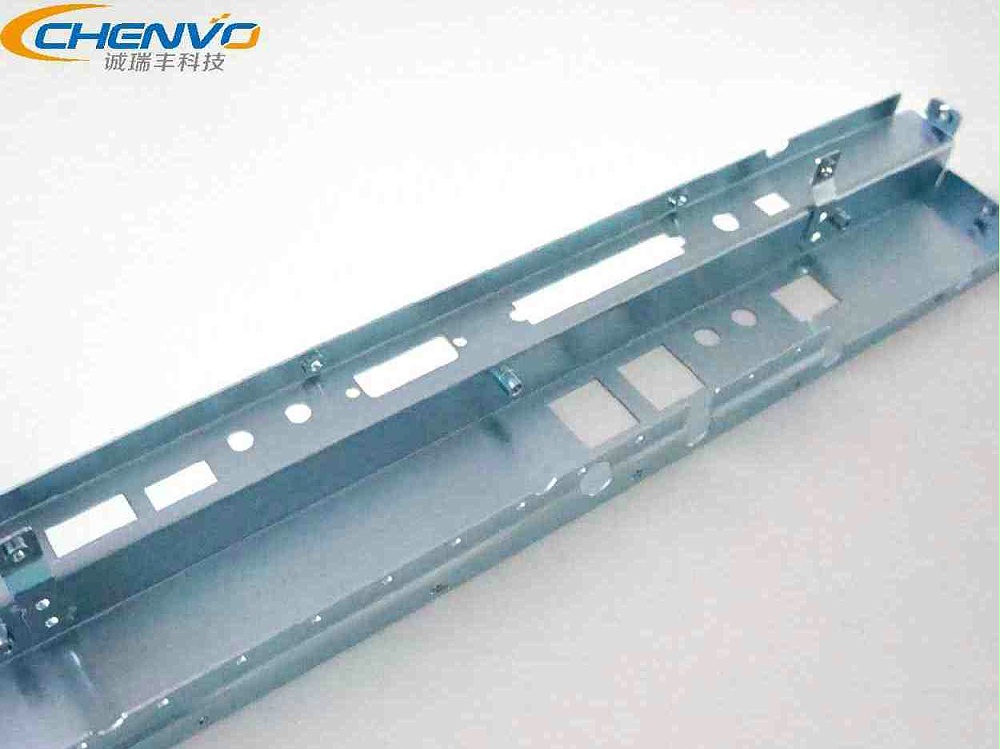

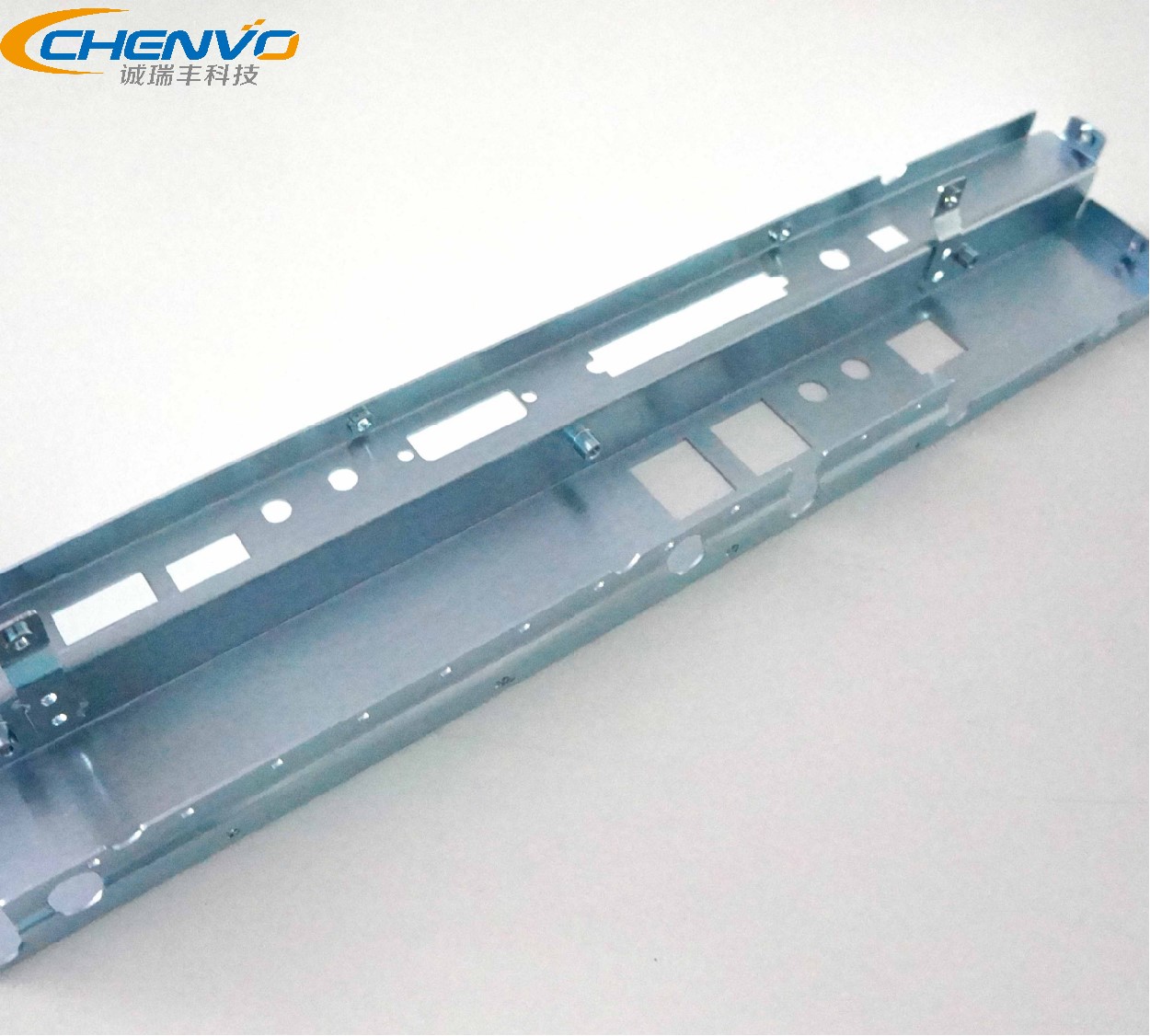

冷轧板钣金件图片
不锈钢钣金加工件

       所示的冷轧板钣金加工件是诚瑞丰公司为5g室外一体化机柜机的热交换模块而设计的一款主体连接器控制面板。诚瑞丰公司全面助力5g基站机柜的最新方案优化和量产布局。本文主要从多方面展示该部品的参数、生产工艺以及一些常见问题。

立讯公司

价格:按图纸报价
周期: 24小时

资质认证: iso9001认证 so14001认证 ts16949认证


产品特点/ characteristics

部品具备以下特点:

(1)多处进行了钳工处理,使得部品的组装具备更多的可能性;

(2)表面进行了镀锌处理,美观且提升了稳定性;

(3)结构虽复杂但合理,与热交换器的其它部件无缝嵌接;

(4)角部采取圆鋭设计,安全美观;

(5)定制化生产,灵活针对产品功能迭代更新而导致的结构变化,规划性生产;

注:页面底部更多产品详细照片以展示该冷轧板钣金件的产品特点。

产品参数/ parameters

品尺寸 353.5*62*30.5mm 展开尺寸 370*110*1.0mm
产品材料 spcc
材料厚度
1mm
表面处理 拉丝 环保蓝锌(膜厚8um)
加工难度 复杂
尺寸误差 ±0.3mm 角度误差 ±0.5°

产品图纸/ product drawing

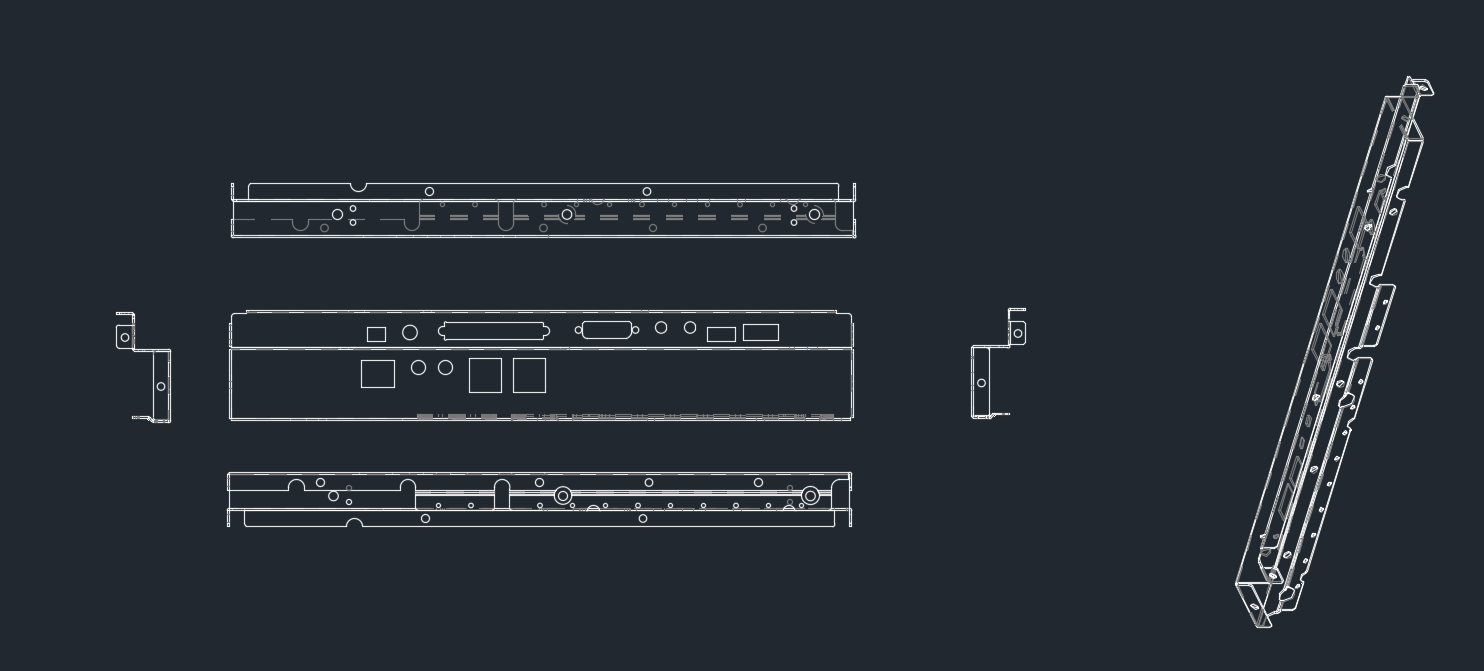

冷轧板钣金件2d图纸

生产工艺/ process

序号
工艺
工艺说明及注意事项
1
数冲下料

过数控冲床设定加工程序,冲裁出冷轧板钣金件指定的形状、数量和质量,该工序与产品的尺寸公差密切相关;

2
去毛刺

将加工出来的平面钣金件的刺状物或飞边除掉,毛刺高度必须控制在 0.2mm以下;

3
拉丝

提高了产品外观光泽度,同时使得产品的表面具有更强的防氧化能力

4
折弯成型

第一次折弯,定好雏形,以便接下来的工序加工;

5
钳工

压铆工艺,让部品与螺母(铆钉)紧密结合,满足客户的组装要求;

6
折弯成型

第二次折弯,定好产品最终形状 角度公差控制在0.3°范围以内

7
组焊

本部品由 2个不同部件组焊而成,焊点大小及高度误差控制在0.2mm以内;

8
表面处

表面进行镀锌处理,一是为了美观,二则是有效提高产品耐用性,增强其适应环境能力

9
丝印
      根据客户产品入职要求进行外观丝印,该款产品应用于开关部位,丝印指示标识,注意切勿字体、图案断开或起泡;
10
品检
      全面检查加工成品的尺寸误差及表面划痕等品质要求;
11
包装

冷轧板钣金件有包装工程师设计的专属包装方案,旨在最大化避免产品在后续运作过程中产生的碰撞变形和表面刮花;


常见问题/common problems

1. 冷轧板钣金件一般都具有什么特点?

冷轧板 钣金件 平直度高、表面光洁度高 易于进行 各种表面喷涂 加工、品种多,用途广,同时具有冲压性能高和不时效、屈服点低的特点.

2. 不锈钢钣金件有几种表面处理方式

我司所生产钣金件均为非标产品,根据客户图纸需求定制生产。

因此产品价格是根据产品的材质以及工艺决定的,没有标准定价。欢迎询价!

3.室外一体化机柜的钣金件要注意什么?

①环境腐蚀。因此室外机柜的冷战板钣金件都要进行表面处理,隔绝空气与金属的直接接触而发生氧化生锈的现象;

②结构要更合理化。这与室外机柜需求功能密切相关,产品的使用配置必须灵活多样。


产品图片/ pictures

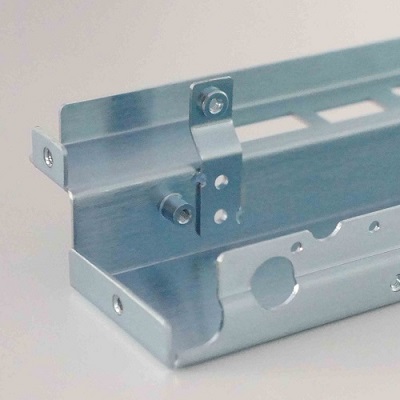

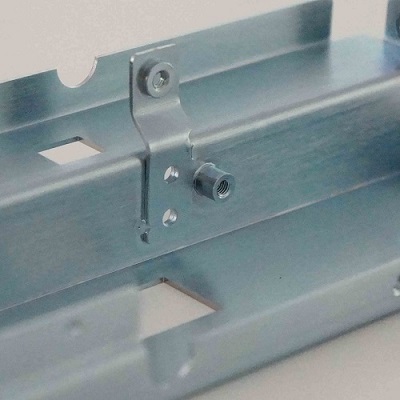

  • 冷轧板钣金件铆钉细节

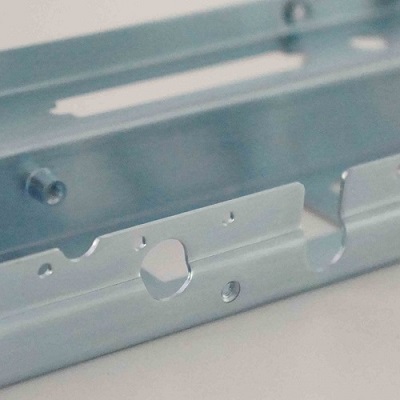

  • 冷轧板钣金件圆孔细节
  • 冷轧板钣金件折弯细节

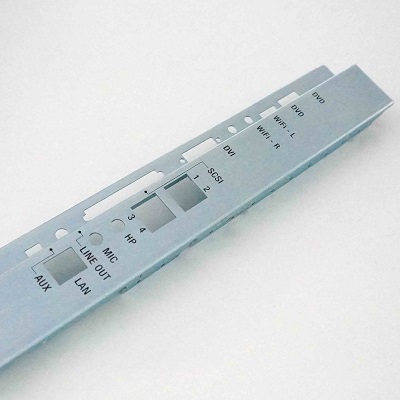

  • 冷战板钣金件丝印细节
